——天功测控一发双收干孔换能器及声波测试仪应用于巨型高坝——锦屏一级水电站

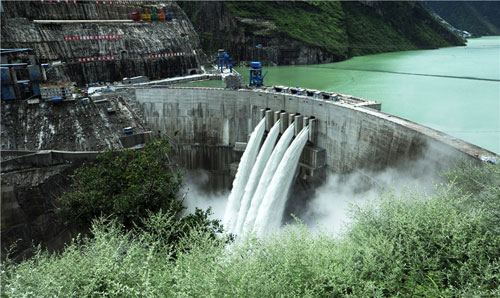

       “巨型高坝”——锦屏一级水电站混凝土双曲拱坝坝高305m，位于四川省凉山彝族自治州盐源县和木里县境内，是四川省境内装机规模巨大的水电工程。

       湖南天功测控小编特意扒了扒锦屏一级水电站的建设技术难度及地形地貌： 锦屏一级水电站地形地质条件复杂，河谷深切，而且岸坡陡峻，相对高差达1500～2000m；且岩体卸荷强烈，左岸深部裂缝发育；地应力高，主应力高达20～30MPa，右岸地下水活跃；坝基发育数条规模较大的断层软弱结构面，地质条件两岸不对称，存在严重地质缺陷。据了解，左岸高陡边坡变形拉裂体实施了"深埋混凝土抗剪结构+锚固系统+立体排水"的综合治理措施，在坝基实施了混凝土垫座、混凝土置换网格及固结灌浆等工程措施，对地下洞室群围岩实施了系统支护、缺陷加固、开挖及支护时序控制、固结灌浆等综合控制措施。

       扒完锦屏水电站的建设环境，小编不禁要感叹“建设锦屏水站难，难于上青天”。仅建设工期就持续了9年3个月，可想而知建设锦屏水电站的难度有多大，建设该水电站的工程专家及工程师们顶着巨大压力。

       由于锦屏水电站坝址区地质条件相当恶劣，在对水电站坝基、混凝土垫座及混凝土置换网格、固结灌浆时对混凝土的密实度、孔道密度有比较高的要求，洞室群岩实支护、开挖，需对地质构造判断准确无误，如此声势浩大的工程项目，丝毫容不得半点马虎。

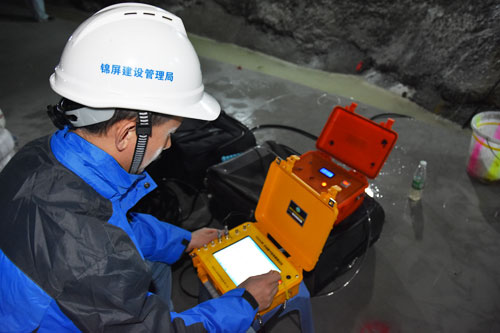

天功测控技术人员正在调试声波检测仪检测系统

       湖南天功测控凭借自身技术实力，有幸参与锦屏水电站坝基、混凝土垫座及混凝土置换网格、固结灌浆等工程检测。该项目检测，天功测控采用的TGM-G301型声波检测仪及TGM-1F2S(G)型一发双收干孔声波测井换能器进行实地检测。

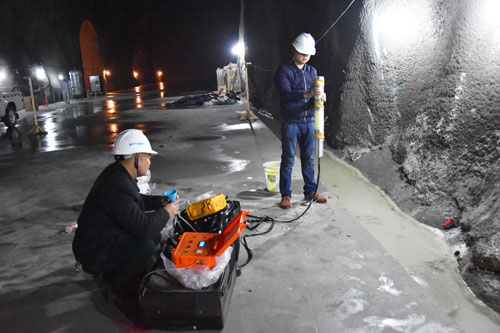

天功测控技术人员正在调试设备

       在锦屏水电站检测中，湖南天功测控TGM-G301型声波检测仪与TGM-1F2S(G)型一发双收干孔声波测井换能器可以堪称说是一对完美搭档。TGM-1F2S(G)型一发双收干孔声波测井换能器是一款自循环充水耦合式测井换能器，适合洞室群岩石/堤坝做无水测试，测井换能器采用胶囊式注水耦合，胶囊中的水循环使用，一瓶饮用水的水量就可以完成多个孔的测试，像锦屏水电站这么大的工程，采用TGM-1F2S(G)型一发双收干孔声波测井换能器可以避免人工反复注水，提高工作效率。而TGM-G301型声波检测仪正好也合适在洞室群、地质结构复杂的岩室圈、矿井这样的测试环境下测试，该仪器不仅集成化程度高，恶劣环境下产品应用受到的局限小，且通道放大倍速可独立调节。下图是天功测控技术团队在锦屏水电站现场测试。

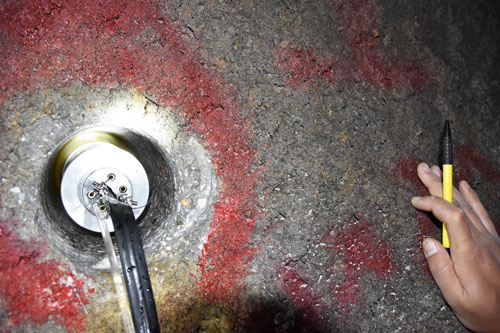

干孔注水

天功测控技术团队正在测水电站混凝土的密实度
